Sådan fører du varmerør korrekt fra dit dieselfyr

Annonce – sponsoreret indhold.

Skal du bruge varmerør til dieselfyr i værksted, anneks, kolonihavehus eller garage, er reglen enkel: vælg den diameter, som fyret er bygget til, hold røret kort og ligetil, og fordel varmen med Y- og T-stykker i stedet for at presse alt gennem ét langt rør. Det er de tre ting, der afgør, om varmen når frem til rummet, eller om fyret sidder og brænder af uden, at du mærker det. Resten handler om at montere stramt, isolere rørene og undgå de fejl, der giver dårlig luftgennemstrømning og overophedning.

Varmerør til dieselfyr: sådan hænger luftsystemet sammen

Et dieselfyr har to helt adskilte kredsløb, og det er første faldgrube for mange, der selv monterer fyret. Det ene er forbrændingen: indsugning af forbrændingsluft, brændstof og udstødning, som altid skal ledes sikkert ud i det fri. Det andet er varmluftkredsen, hvor en blæser trækker rumluft ind, fører den forbi en varmeveksler og blæser den varme luft ud gennem varmerør til de steder, du vil varme op. Varmerørene hører udelukkende til den sidste kreds. De må aldrig kobles sammen med udstødningen.

Når du står med en tom væg og et nyt fyr, er det fristende at gå efter første og bedste slange i byggemarkedet. Det går sjældent godt. Almindelige ventilationsrør og tynde plastslanger tåler ikke den varme luft fra en dieselvarmer, og de passer heller ikke på fyrets stuts. Du skal bruge varmebestandige luftslanger til dieselvarmer i den rigtige dimension, og dertil de dele, der samler og fordeler luften: samlemuffer, connector ringe, Y-stykker, T-stykker, reduktioner og dyser eller riste i enden. Skal du bruge luftdele, der er lavet til netop denne type varmere, undgår du de fleste tilpasningsproblemer.

Mange af delene er udviklet til båd, autocamper og varevogn, og de passer til udbredte mærker som Sunster, Vevor, Autoterm og Webasto. Princippet er det samme i et værksted eller et anneks. Luften skal have en fri og kort vej fra fyr til rum, og systemet skal tåle varmen. Står fyret i en fast bygning, skal du desuden tænke på regler for opstilling, udstødning og brændstof. Spørg kommunen og en skorstensfejer eller autoriseret installatør, før du går i gang. Sikkerhedsstyrelsen har generel information om sikker brug af fyringsanlæg og brændstof, og den information bør du læse, uanset hvor lille dit projekt er.

Hvad får du ud af rørføringen?

Varmerørene afgør, hvor varmen lander. Et fyr, der blæser direkte ud i rummet, varmer nær fyret og lidt for lidt længere væk. Med rør kan du flytte varmen til den ende af værkstedet, hvor du står og arbejder, til soveværelset i annekset eller til et lille baglokale. Det giver en mere jævn temperatur, men kun hvis systemet er dimensioneret rigtigt. Er det ikke, mister du luftmængde på vejen, og så er det ligegyldigt, hvor kraftigt fyret er.

Tre ting, der koster effekt i et dårligt system

• Forkert diameter: Luften får for lidt plads, trykket stiger, og blæseren kæmper imod.
• For lange eller bugtede føringer: Hver meter og hver bøjning giver modstand og afgiver varme til omgivelserne.
• Uisolerede rør i kolde rum: Varmen forsvinder gennem rørvæggen, før luften når frem til udblæsningen.

Sådan vælger du den rigtige diameter på varmerørene

Diameteren er den vigtigste beslutning, fordi alt andet i systemet skal passe til den. Varmerør og fittings sælges typisk i tre størrelser: Ø60 mm, Ø75 mm og Ø90 mm. Hvilken du skal bruge, afhænger af fyrets luftudgang, og den finder du i fyrets manual eller på selve varmeren.

Som tommelfingerregel bruges Ø60 mm til mange 2 kW-dieselvarmere, Ø75 mm til mange 5-8 kW kinafyr, og Ø90 mm til større systemer, for eksempel visse Webasto- og Autoterm-modeller. Det er en vejledende rettesnor og ikke en garanti. Fyrets egen specifikation går forud, så tjek altid, hvad dit fyr er konstrueret til.

Hold samme diameter fra fyr til fordeling

Den enkleste regel er at bruge samme diameter hele vejen fra fyrets udgang til første fordelingspunkt. En connector ring eller flange sørger for en ren og tæt tilslutning på selve fyret. Derfra fortsætter du med samme dimension, indtil du fordeler luften. Først efter et Y- eller T-stykke kan en mindre dimension være fornuftig til en gren, der kun skal forsyne et lille rum.

Reduktioner: brug dem sparsomt

Reduktioner er nyttige, men de er også en klassisk flaskehals. Går du fra Ø90 mm til Ø60 mm lige efter fyret, snører du luftstrømmen sammen, hvor den er kraftigst. Det kan begrænse luftgennemstrømningen og få fyret til at køre varmt. Brug kun reduktioner, når du skal tilpasse til en dyse eller en gren, der med vilje er mindre, og undgå at kombinere flere reduktioner i samme føring.

Tjekliste inden du bestiller

1. Find fyrets luftudgang og noter diameteren i millimeter.
2. Tegn rørføringen på papir, og mål den samlede længde. Fleksibelt varmerør sælges i metermål, så du kan bestille præcis den længde, du har brug for.
3. Tæl antal bøjninger, forgreninger og udblæsninger.
4. Vælg fittings i samme diameter som røret, så samlinger og tilslutninger passer uden gaffatape og improvisation.
5. Tjek, om dine dyser eller riste passer til rørets diameter. Dyser fås for eksempel i Ø60 mm og Ø90 mm.

Hvorfor korte føringer og bløde bøjninger giver mest varme

Luft opfører sig som alt andet, der skal gennem et rør: jo længere og mere bugtet vejen er, desto mere modstand møder den. Fyrets blæser har en begrænset kapacitet. Bruger den kraften på at presse luften gennem mange meter og skarpe knæk, er der mindre tilbage til at levere luft ved udblæsningen. Samtidig afgiver rørene varme undervejs.

Planlæg den korteste vej

Placer fyret så tæt på det rum, der skal varmes, som sikkerhedsafstande og forbrændingsluft tillader. Hver ekstra meter rør er et sted, hvor varmen kan slippe ud, og hvor luften bremses. Kan du vælge mellem en lang føring langs væggen og en kort gennem et hul, så vælg den korte, hvis det er praktisk og sikkert.

Undgå skarpe knæk og klemte slanger

Et fleksibelt varmerør er nemt at lægge, men netop derfor er det også nemt at lægge forkert. Typiske fejl:

• Røret bøjes i en skarp vinkel ved fyrets udgang, fordi der er for lidt plads.
• Slangen klemmes bag en reol, en hylde eller en dørkarm.
• Røret hænger i en slap bue med et lavpunkt, hvor det trykkes flad af egen vægt.
• Slangen trækkes så stramt, at den bliver tynd i bøjningen.

Lav i stedet brede, bløde svingninger og understøt røret med strips eller ophæng, så det holder sit tværsnit. Skal du skifte retning, er en blød kurve altid bedre end et knæk. Kan du ikke undgå en 90-graders ændring, så lad radius være så stor som muligt.

Træk ikke slangen unødigt langt

Fleksible varmerør kan trækkes ud i længden, så det ser ud til, at de rækker længere. Men en slange, der er strakt, bliver ofte mere ribbet indvendigt og får dermed mere modstand. Skær hellere til den længde, du faktisk har brug for, og lad slangen ligge i sin naturlige form. Er afstanden for lang til ét rør, så brug en samlemuffe til at forlænge i stedet for at stramme. Husk dog, at hver samling er endnu et sted, der skal være tæt, og at fyrets producent kan angive en maksimal samlet rørlængde, som du skal overholde.

Sådan bruger du Y-stykker og T-stykker til at fordele varmen

Vil du varme mere end ét sted, er det her, systemet bliver interessant. Et dieselfyr leverer en fast luftmængde, og den skal deles mellem de udblæsninger, du vælger. Til det bruger du Y-stykker og T-stykker.

Y-stykket: blød opdeling af luftstrømmen

Et Y-stykke deler luftstrømmen i to grene med en blød vinkel, så modstanden er lav. Det er et godt valg, når du vil dele varmen mellem to rum eller to zoner i samme rum, for eksempel værkstedets arbejdsbord og et siddehjørne. Til større systemer findes også Y-stykker med forskellige dimensioner, for eksempel Ø90 mm ind og ud med en Ø60 mm sidegren. Så kan hovedledningen forblive stor, mens den lille gren kun forsyner et mindre område.

T-stykket: når grenene går i hver sin retning

Et T-stykke sender luften ud i to retninger fra samme punkt. Det er praktisk, når fyret står midt i et rum eller midt i en lang bygning, og du vil blæse varme begge veje. Til gengæld giver en ret vinkel mere turbulens end et Y-stykke, så brug T-stykket, hvor placeringen kræver det, og Y-stykket, hvor du har valget.

Fordel varmen med omtanke

Luften følger altid den letteste vej. Har den ene gren et kort rør og en åben dyse, og den anden et langt rør og en delvist lukket dyse, går det meste af varmen til den korte gren. Du kan påvirke fordelingen på flere måder:

• Lav grene af nogenlunde samme længde, hvis du vil have jævn fordeling.
• Brug lukbare eller drejbare dyser til at regulere, hvor meget varme hvert rum får.
• Brug spjæld i grenene, hvis du vil kunne lukke et rum helt af i perioder.
• Undgå at fordele til flere grene, end fyrets effekt reelt kan bære. Delt i for mange stykker får hvert rum kun en brøkdel af varmen.

Altid mindst én åben udgang

Det er en stor fejl at lukke alle dyser og spjæld på samme tid. Hvis varmeluften ikke kan komme ud, overophedes varmeveksleren, og fyret kan gå i sikkerhedsfejl eller tage skade. Hav derfor altid mindst én udblæsning åben, og vælg gerne en spjældtype, der ikke kan lukkes helt, på den gren, der skal fungere som sikkerhedsventil. Lukbare spjæld og åbne spjæld fås i Ø60, Ø75 og Ø90 mm, så du kan kombinere dem efter behov.

Dyser, riste og indblæsningsventiler

Enden på røret er lige så vigtig som resten. En dyse eller indblæsningsventil styrer, hvor luften rammer rummet. Drejbare dyser lader dig rette luften mod arbejdsområdet eller væk fra støvede hjørner. Lukbare dyser giver dig mulighed for at justere uden at røre fordelingen af rør. Placer dem lavt i rummet, hvis du vil have varmen til at stige op gennem rummet, og undgå at blæse direkte på brændbare materialer eller opbevaret malingsrester, benzin og lignende.

Isolering, lyddæmpning og andre tiltag mod varmetab

Selv et velplanlagt system mister varme, hvis rørene løber gennem kolde rum. Det gælder især i uopvarmede lofter, krybekældre eller langs ydervægge i et ældre værksted. Her er isolering den mest effektive og billigste forbedring.

Isoleringsstrømper til varmerør

En isoleringsstrømpe trækkes over varmerøret og begrænser varmetabet, så mere af varmen når frem til udblæsningen. Der findes strømper med 25 mm glasuldsisolering, som er lavet til varmerør og varmluftsslanger. Isolér især de dele af føringen, der løber gennem rum, du ikke varmer op. Inde i det rum, du gerne vil varme, kan en nøgen slange i princippet også afgive nyttig varme, men så skal du være opmærksom på, at den ikke bliver et brandrisikoobjekt eller kommer i klemme.

Isolering af selve bygningen betyder også meget for, hvor hårdt fyret skal arbejde. Overvejer du at forbedre lofter eller vægge i værkstedet eller annekset, kan du få gavn af vores gennemgang af efterisolering af loft, selv eller med fagmand. Jo mindre varme der slipper ud gennem klimaskærmen, jo mindre skal rørene og fyret levere.

Lyddæmper, hvis blæseren generer

I et anneks eller en sovehytte kan blæserlyden og luftstrømmen i rørene blive generende. En luftlyddæmper sættes ind i varmerøret og dæmper støjen. De fås i Ø60, Ø75 og Ø90 mm, så den passer til dit system. Den er en ekstra udgift, så den giver mest mening i rum, hvor du opholder dig længe, og hvor ro betyder noget. I et rent værksted, hvor der alligevel er støj, kan du ofte undvære den.

Hold rørene væk fra det, der kan blive varmt eller brænde

Selv om varmluftsrør ikke bliver lige så varme som udstødning, kan de blive varme nok til at beskadige plast, tekstiler og papir i direkte kontakt. Før ikke rør tæt forbi ledninger, gasflasker, brændbare væsker eller isoleringsmaterialer, der ikke tåler varme. Se i fyrets manual, hvilke afstande producenten kræver.

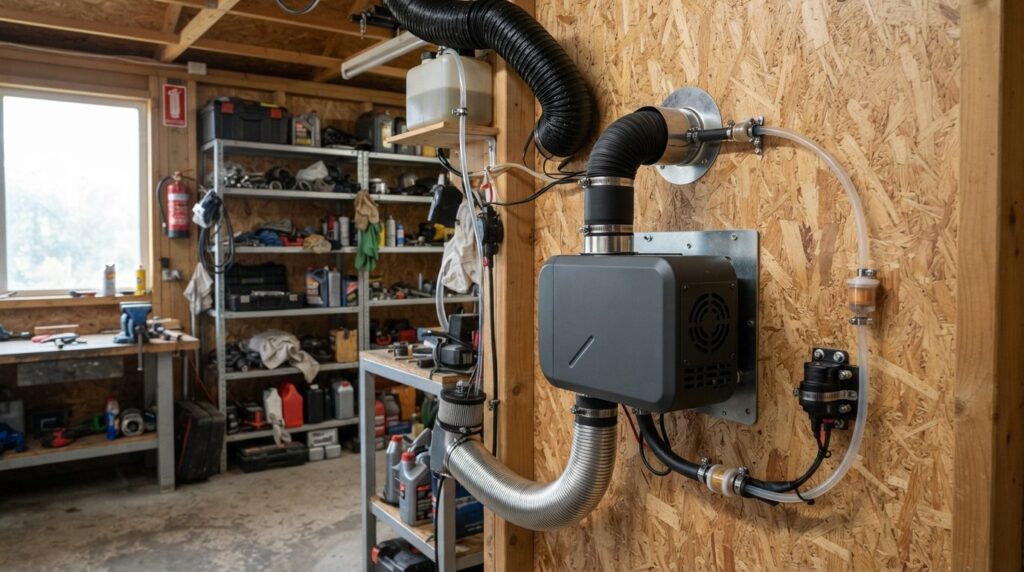

Trin for trin: sådan monterer du varmerørene

Her er en praktisk gennemgang. Følg altid fyrets manual først, og brug denne guide som supplement til selve rørføringen.

1. Planlæg og tegn. Placer fyret, bestem udblæsningspunkter, og tegn den korteste, mest lige føring. Marker, hvor Y- og T-stykker skal sidde.
2. Tjek diameter og dele. Kontrollér fyrets udgang, og læg alle dele frem: rør, connector ring eller flange, samlemuffer, fordelingsstykker, dyser og eventuel isolering.
3. Monter tilslutningen på fyret. Sæt connector ringen eller flangen på fyrets luftudgang, så den sidder fast og tæt. Her må der ikke være luft, der slipper ud.
4. Mål og skær røret. Mål op på stedet, og skær slangen til med lidt ekstra til tilpasning. Brug en skarp saks eller tang til metalforstærkede slanger, og fjern skarpe grater, så ingen bliver skåret.
5. Tilslut første strækning. Skub røret over tilslutningen, og fastgør det med spændebånd eller slangeclips. Stram, så røret sidder fast uden at blive klemt flad.
6. Monter fordelingsstykker. Sæt Y- eller T-stykket på, og tilslut grenene. Lav gerne en prøveopsætning uden fastgørelse først, så du ser, om rørene hænger naturligt.
7. Understøt røret. Fastgør med strips eller ophæng, så røret ikke hænger slapt og ikke vibrerer mod væg eller loft. Hold røret fri af skarpe kanter.
8. Montér dyser og riste. Skub dyser eller indblæsningsventiler på de sidste rør, og fastgør dem. Kontrollér, at de kan dreje og lukke, som de skal.
9. Isolér. Træk isoleringsstrømper over de strækninger, der løber gennem kolde områder, og luk samlinger, så ingen kolde lommer opstår.
10. Prøvekør og tjek. Start fyret efter manualen. Mærk efter, om luften kommer ud ved alle åbne dyser, og lyt efter pift eller flagren. Tjek samlinger for lækage af luft. Føl med hånden (forsigtigt), om rørene bliver mere varme end ventet et sted. Det kan pege på en flaskehals.

Faldgruber, du bør kende, før du går i gang

De fleste problemer med varmerør kommer af de samme få fejl. Gennemgå listen, inden du bestiller dele.

Blandet materiale og forkerte dimensioner

Brug ikke almindelige ventilationsdele sammen med varmerør, bare fordi de ligner hinanden. Forkerte dimensioner giver utætte samlinger eller flaskehalse. Hold dig til varmerør, samlemuffer og fittings, der er lavet til dieselvarmere, i den samme diameter hele vejen.

Rør, der snor sig for meget

Et rør, der snor sig rundt i værkstedet for at nå et hjørne, koster mere effekt, end mange regner med. Overvej i stedet at flytte udblæsningen, bruge en gren med dyse eller placere fyret anderledes.

Indsugning, der trækker forkert luft ind

Fyret skal suge ren luft ind til varmeveksleren. Placer ikke indsugningen, hvor der er støv, savsmuld, malerdampe eller udstødningsgasser. Fyrets forbrændingsluft og udstødning skal føres sikkert ud i det fri, adskilt fra rummets luft, og efter producentens anvisning. Brug desuden en kuliltealarm i rum, hvor der står et fyr, og tjek, at den virker. Kulilte er farveløs og lugtfri, og den kan være livsfarlig.

Alle dyser lukket

Som nævnt må du ikke lukke alle udblæsninger. Lad mindst én være åben, så varmeluften kan slippe ud.

Slanger, der kommer i kontakt med brændbart materiale

Hold varmerørene på afstand af brændbare materialer, og brug ikke rør som ophæng til andet. Hold rørene tørre og rene, og tjek jævnligt, at de ikke er sprækkede, flade eller løsnet i samlingerne.

Manglende rådgivning ved fast installation

Et dieselfyr i en fast bygning er ikke det samme som en varmer i en campingvogn. Spørg kommunen, skorstensfejeren eller en autoriseret installatør om krav til placering, udstødning, brændstoftank og eventuel anmeldelse, så du ikke får problemer med forsikring eller myndigheder. Sikkerhedsstyrelsen og dit forsikringsselskab er også gode steder at starte, hvis du er i tvivl.

Ofte stillede spørgsmål

Hvilken diameter varmerør skal jeg bruge til mit dieselfyr?

Det afhænger af fyrets luftudgang. Mange 2 kW-dieselvarmere bruger Ø60 mm, mange 5-8 kW kinafyr bruger Ø75 mm, og større Webasto- og Autoterm-systemer bruger ofte Ø90 mm. Tjek altid din manual eller fyrets specifikation, og vælg rør og fittings i samme diameter.

Hvor langt må varmerøret være?

Der findes ikke ét svar, der gælder alle fyr. Producenten angiver normalt en maksimal samlet rørlængde i manualen, og den skal du følge. Generelt gælder, at jo kortere og mere lige føringen er, desto bedre fungerer systemet, og jo mere varme når frem.

Kan jeg dele varmen til flere rum med ét dieselfyr?

Ja, med Y-stykker og T-stykker kan du fordele luften til flere grene. Husk, at fyrets effekt deles mellem alle udblæsninger, så mange rum giver mindre varme i hvert. Brug dyser og spjæld til at regulere fordelingen, og sørg for, at mindst én udgang altid er åben.

Skal varmerørene isoleres?

Løber rørene gennem kolde eller uopvarmede rum, er isolering en effektiv måde at begrænse varmetabet på. En isoleringsstrømpe med glasuldsisolering trækkes over røret og hjælper med at få varmen frem til udblæsningen. I det rum, du varmer op, er isolering mindre vigtig.

Må jeg føre udstødningen sammen med varmerørene?

Nej. Varmluftkredsen og udstødningen er to adskilte systemer, og de må aldrig kobles sammen. Udstødning skal føres sikkert ud i det fri efter producentens anvisning. Varmerørene fører kun ren varmluft. Brug desuden en kuliltealarm og få rådgivning ved fast installation i en bygning.
